Rolamento de plástico de engenharia HZ-EP Fabricantes

O que são rolamentos de plástico de engenharia HZ-EP

Os rolamentos HZ-EP são elementos deslizantes lisos formados a partir de termoplásticos de engenharia por moldagem por injeção, com reforço de fibra e enchimentos de lubrificante sólido onde a tarefa assim o exigir. Como a geometria vem de um molde e não de um ciclo de usinagem, podemos produzir nervuras, flanges, bolsas de óleo ou graxa, recursos de encaixe e furos não circulares que seriam caros em bronze ou aço.

A matriz do material transporta o lubrificante, de modo que o rolamento funciona a seco ou apenas com lubrificação limite. O atrito permanece baixo tanto em condições secas quanto lubrificadas, e o polímero tolera ambientes úmidos, salinos e levemente químicos onde uma bucha de metal sofreria corrosão. A baixa densidade também reduz a massa rotativa e o ruído transmitido.

Onde o intervalo se encaixa

• Componentes automotivos — dobradiças do assento, pivôs dos pedais, pontos de travamento e articulação, suportes de motor e mecanismos internos.
• Máquinas industriais — acionamentos de transportadores, linhas de embalagem e etiquetagem, seguidores de came e juntas rotativas de baixa velocidade.
• Equipamento médico e de laboratório — conjuntos, centrífugas e instrumentos com umidade controlada, onde a contaminação por lubrificante é inaceitável.
• Equipamentos agrícolas e outdoor — pontos de articulação e ligações expostos a poeira, lavagem e intempéries.

Nossa linha de produtos HZ-EP

A família HZ-EP é organizada por tipo de movimento e estilo de montagem, para que um projeto possa ser adaptado à geometria padrão mais próxima antes de qualquer ferramenta ser discutida.

Materiais e especificações críticas

O filme HZ-LIN padrão e as classes de precisão usam uma matriz plástica de engenharia de alta resistência, como POM ou PA66, reforçada com fibras e carregada com lubrificantes sólidos, incluindo PTFE e grafite. O lubrificante é liberado progressivamente sob movimento, o que mantém o coeficiente de atrito na região de 0,05–0,15 em aproximadamente -40 °C a 120 °C e suporta valores dinâmicos de PV de até cerca de 1,5 MPa·m/s.

• Resistência à compressão estática — até aproximadamente 120 MPa para os tipos de filme reforçado.

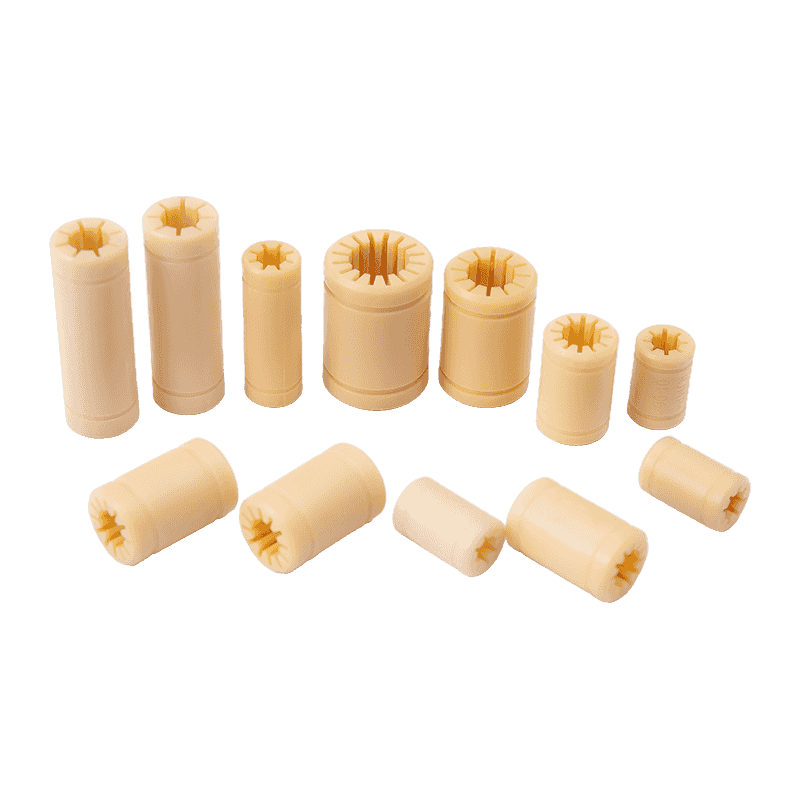

• Tolerância de furo de precisão — As buchas de precisão HZ-LIN são fixadas em cerca de ±0,02 mm com rugosidade do furo Ra ≤ 0,8 µm para suprimir o efeito stick-slip.
• Absorção de umidade — abaixo de 0,5% para o grau de precisão, mantendo as dimensões estáveis em equipamentos com umidade controlada.
• Ajuste da carcaça — as buchas de precisão são dimensionadas para carcaças H7 e instalação por pressão.
• Classificações de carga — tabelas de catálogo listam a capacidade de carga dinâmica e estática por tamanho de furo, por exemplo LIN-00-20 em 1125 N dinâmico e 7875 N estático.

Como o polímero é quimicamente inerte e não poroso, ele resiste à oxidação, aos ácidos diluídos e à exposição a soluções salinas, e não suporta o crescimento microbiano – relevante para montagens médicas e adjacentes a alimentos. Contaminantes duros se fixam na superfície em vez de marcar o eixo.

Velocidade, Carga e Comportamento Térmico

Os termoplásticos se comportam de maneira diferente do bronze sob velocidade. O calor gerado na interface deslizante deve sair através do eixo e do alojamento, de modo que o PV permitido cai à medida que a velocidade aumenta continuamente e à medida que a temperatura ambiente se aproxima do limite do material. Dimensionamos o rolamento de forma que o produto da pressão de contato e da velocidade de deslizamento permaneça dentro do envelope do material no ciclo de trabalho real, e não em um pico nominal.

A estabilidade dimensional sob o calor é uma vantagem genuína: o polímero não se expande como o metal, portanto a folga permanece previsível e o risco de gripagem devido ao crescimento térmico é reduzido. A estrutura também amortece a vibração harmônica, o que reduz o ruído e a ressonância em máquinas de precisão.

Opções de configuração

Dentro da família HZ-EP ajustamos o grau do material, a espessura da parede, a faixa de tolerância do furo, o formato do flange, as bolsas de lubrificação, os lábios de vedação e os chanfros finais para se adequar à montagem. As decisões de configuração típicas incluem:

• Resina base e pacote de enchimento – sem enchimento, reforçado com fibra ou carregado com lubrificante sólido.
• Classe de tolerância do furo e do diâmetro externo correspondente ao ajuste do eixo e ao furo da caixa.

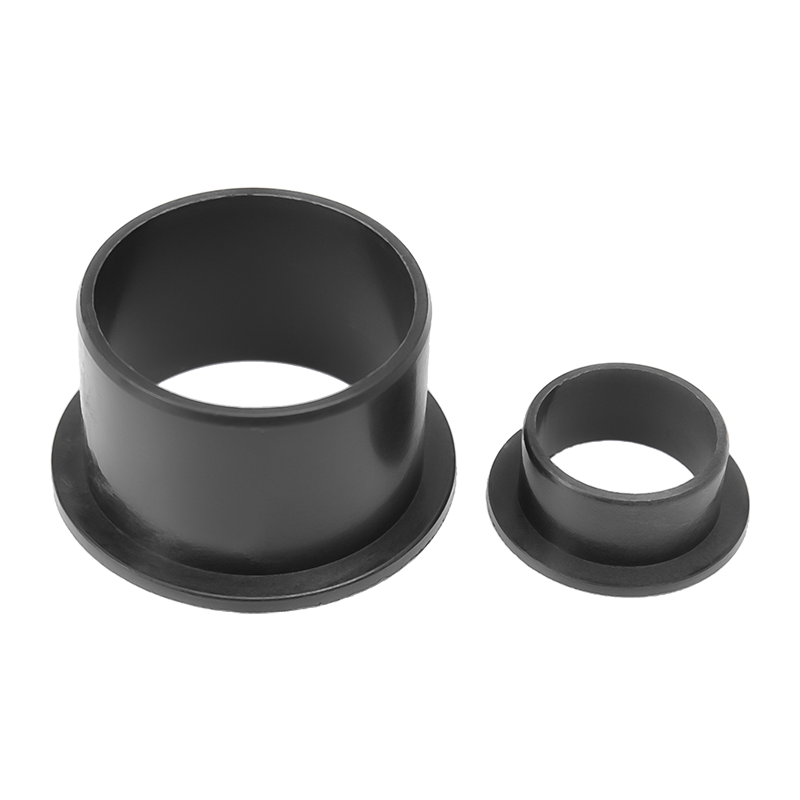

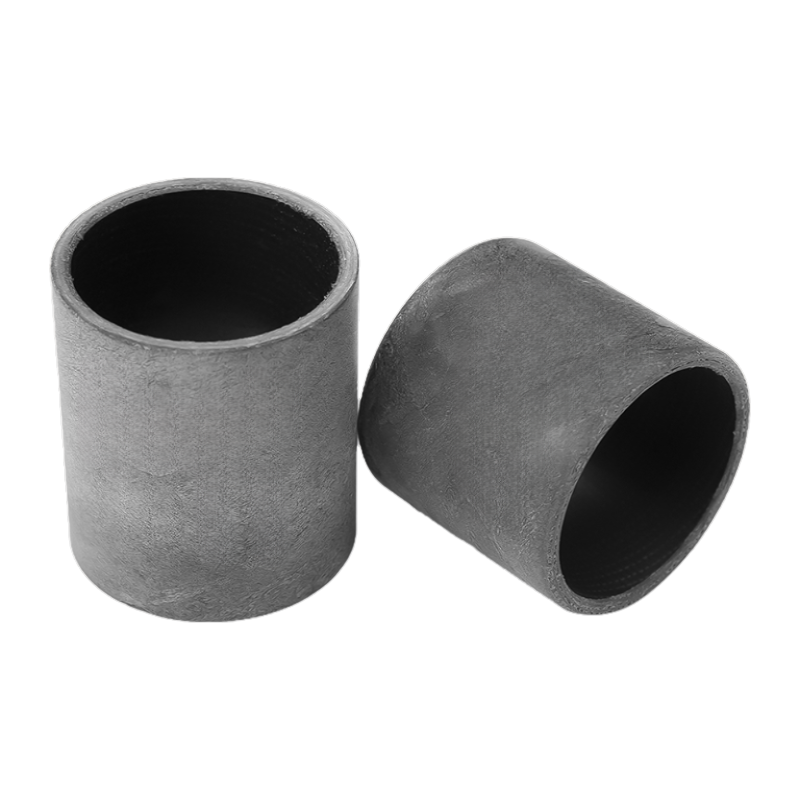

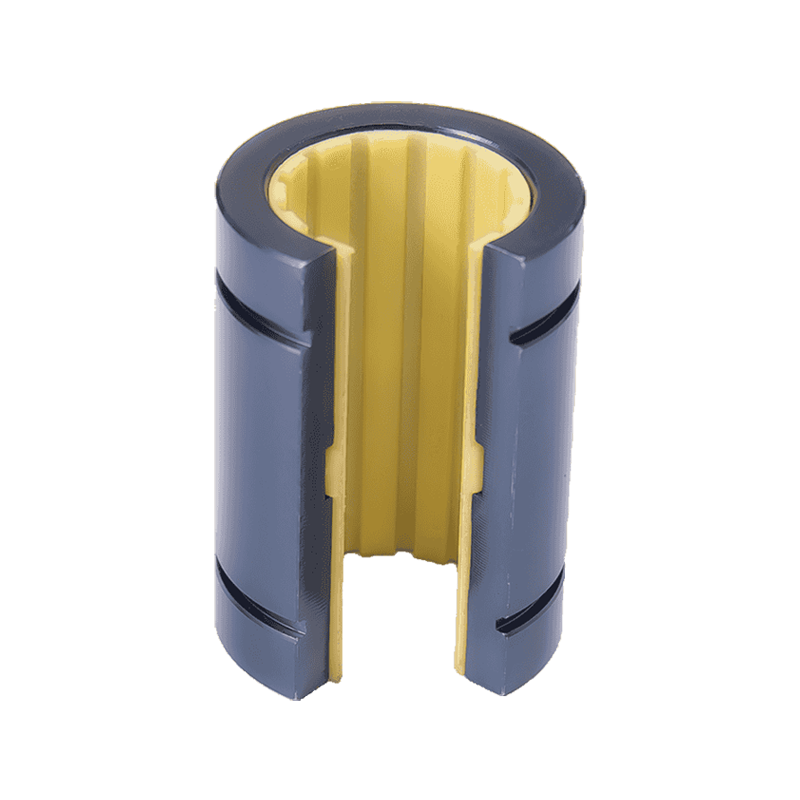

• Geometria deslizante lisa, flangeada, selada ou linear.
• Orifícios para lubrificação, ranhuras para lubrificação ou bolsas com padrão de diamante onde a lubrificação limite está disponível.
• Cor e marcação para identificação na linha de montagem.

Quando um tamanho de catálogo padrão não cabe, revisamos um desenho e confirmamos se um molde existente pode ser adaptado ou se é necessária uma nova ferramenta. A ferramentaria do molde é realizada internamente, o que encurta o caminho desde o desenho até o primeiro artigo.

Instalação, Montagem e Integração de Linha

Os rolamentos HZ-EP são projetados para montagem simples de encaixe por pressão com pressão mínima, o que reduz o risco de distorção do furo na linha. As classes de precisão são compatíveis com carcaças H7; as classes de filme deslizante são fornecidas com desenhos de montagem do furo de base para que o furo da caixa, a largura da ranhura e os recursos de retenção possam ser usinados para combinar.

Para montagem automatizada, podemos definir chanfros de entrada, ombros de retenção e recursos de orientação, além de fornecer o relatório dimensional necessário para definir a força de prensagem e o curso. O acabamento do eixo é tão importante quanto o rolamento: um eixo retificado e endurecido na faixa Ra 0,2–0,8 µm proporciona o comportamento de fricção mais estável, enquanto eixos muito ásperos aceleram o desgaste.

Controle de Qualidade e Aceitação

A produção é executada em mais de 280 conjuntos de equipamentos especiais com 50 linhas de produção automáticas, apoiadas por moldes próprios e por uma equipa técnica de mais de 150 pessoas. A inspeção dimensional cobre o diâmetro do furo, o diâmetro externo, a espessura da parede, a geometria do flange e o comprimento de acordo com o desenho acordado.

• Inspeção do primeiro artigo e relatório dimensional antes da liberação do lote.
• Rastreabilidade de materiais e lotes através de moldagem e acabamento.
• Planos de amostragem acordados por projeto para características críticas.
• Documentação de certificação disponível para programas automotivos e industriais, incluindo IATF16949 e registros de sistemas de gestão de qualidade.

Os critérios de aceitação são fixados no desenho e no plano de inspeção antes da produção, para que ambos os lados meçam as mesmas características da mesma forma.

Informações que usamos para configurar sua solução

Para passar de uma consulta a uma configuração e cotação firme, trabalhamos a partir dos dados operacionais abaixo. Quando um valor ainda não estiver fixado, podemos propor um ponto de partida e confirmá-lo na aplicação.

Manutenção, peças sobressalentes e facilidade de manutenção

Os rolamentos autolubrificantes HZ-EP eliminam a linha de graxa, o intervalo de relubrificação e o tempo de inatividade associado. Em serviço, o desgaste é progressivo e previsível; a substituição é uma operação de prensagem e prensagem usando o mesmo furo da caixa. Mantemos registros de moldes para que pedidos repetidos reproduzam a geometria original e possamos fornecer lotes de reposição de acordo com a referência do desenho original.

Para programas de alto volume, recomendamos manter uma quantidade sobressalente definida nas instalações do cliente, em vez de depender de remessas de emergência, e podemos embalar as peças em kits prontos para linha ou em contêineres a granel, adequados ao processo de recebimento.

Documentação, Embalagem e Escopo de Entrega

Cada pedido é acompanhado da documentação acordada na fase de cotação: relatórios dimensionais, declarações de materiais e cópias de certificação quando o programa assim o exigir. A embalagem é especificada por peça – big bags, bandejas de camadas ou proteção individual para furos de precisão – para que as peças cheguem sem danos superficiais.

O escopo da entrega é confirmado por escrito antes da produção, abrangendo quantidade, embalagem, marcação e documentos de inspeção incluídos. As amostras são produzidas em três dias para configurações padrão, o que permite uma verificação de ajuste e funcionamento antes de se comprometer com um lote completo.

Perguntas frequentes

Os rolamentos HZ-EP podem funcionar completamente secos?

Sim. O lubrificante sólido na matriz polimérica fornece a interface deslizante, portanto, nenhuma graxa ou óleo externo é necessário. O funcionamento a seco é a condição normal para filmes e classes de precisão; onde uma ranhura de graxa ou furo de óleo estiver presente, ele existe para prolongar a vida útil sob condições fotovoltaicas mais altas, e não como um requisito obrigatório.

Qual acabamento e tolerância do eixo o eixo correspondente deve ter?

Um eixo retificado na faixa Ra 0,2–0,8 µm proporciona o atrito e o comportamento de desgaste mais estáveis. A tolerância do eixo deve ser lida junto com a faixa de tolerância do furo na tabela do catálogo, pois a folga de giro é a diferença entre eles. Confirmamos o par no sorteio antes do lançamento.

Como escolho entre a bucha de precisão e a película deslizante?

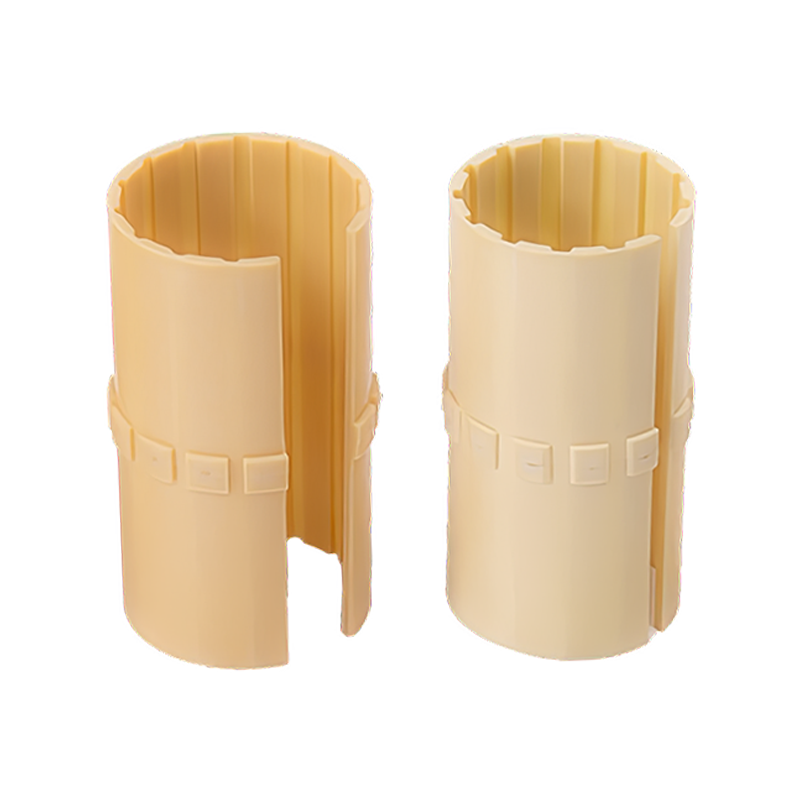

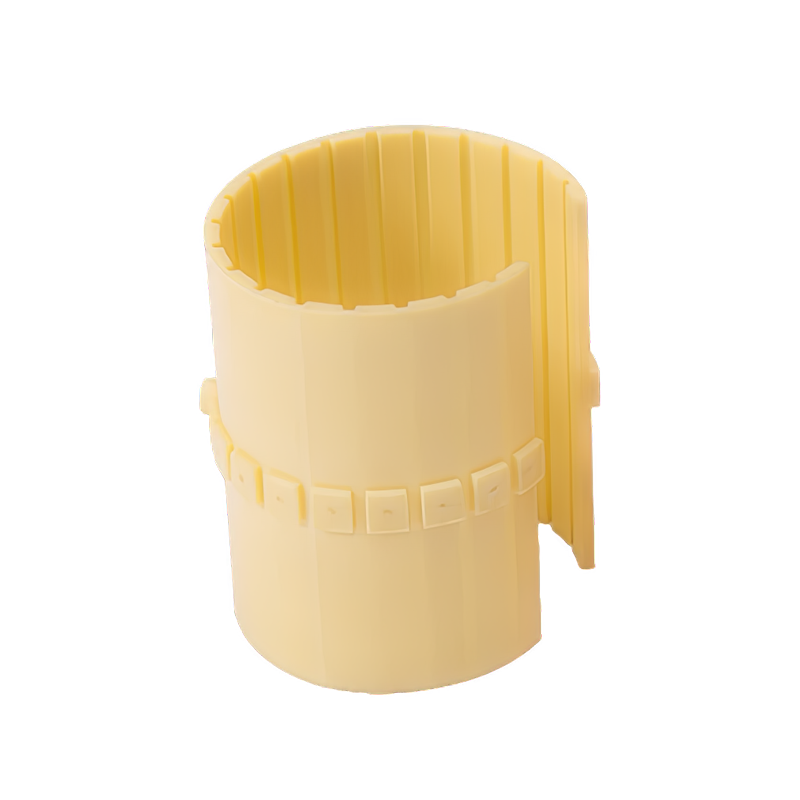

A bucha de precisão é um componente moldado ou usinado com uma tolerância de furo estreita e uma parede espessa, adequada para instalação de encaixe por pressão em um invólucro H7 e para serviço oscilante ou de micromovimento. A película deslizante é um elemento revestido de parede fina para furos maiores de mancais e montagens de baixo custo, e está disponível em versões lisas e vedadas.

Você pode produzir um tamanho ou geometria fora do padrão?

Sim. Com ferramentas de molde internas e uma equipe técnica de mais de 150 pessoas, adaptamos moldes existentes ou desenvolvemos novos para furos não circulares, flanges, recursos de retenção e lábios de vedação. Envie o desenho com os dados operacionais e confirmaremos a viabilidade e o roteiro do ferramental.

Qual é o prazo de entrega típico para amostras e produção?

Amostras para configurações padrão são produzidas em três dias. O tempo de produção depende da possibilidade de utilização de ferramentas existentes ou da necessidade de um novo molde, e é confirmado no orçamento assim que o desenho e o volume anual forem fixados.

Quais documentos acompanham uma remessa?

A documentação é acordada por programa e pode incluir relatórios de inspeção dimensional, declarações de materiais e cópias de certificação. O conjunto exato está listado na confirmação do pedido para que a inspeção de recebimento saiba o que esperar.
