Aplicações típicas
01/anel guia do cilindro hidráulico, anel de suporte
02/máquinas hidráulicas, luva de guia de coluna de máquina-ferramenta de forjamento
03/máquinas de construção, bucha de suporte do eixo oscilante do veículo
Parâmetros técnicos
| Modelooo | cor | Densidade (8/cmP) |
Força de alongamento
(MPa) | resistência à compressão | Dureza | coeficiente de atrito | Temperatura operacional
(°C) |
| Plano na superfície laminada | Perpendicular à superfície laminada | seco | Lubrificação com óleo |
| PFC-1 | Castanho amarelado pálido | 1,2-1,4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40~130 |

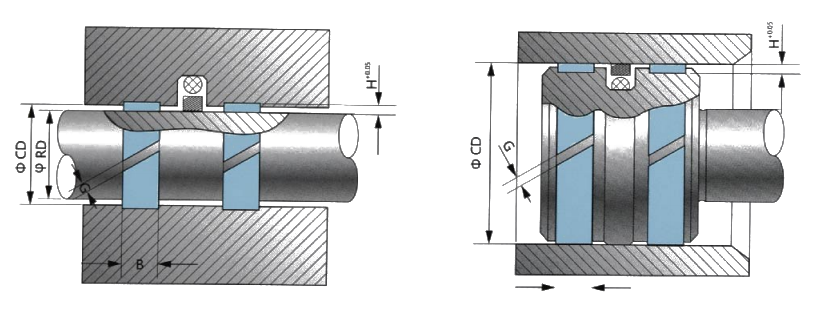

O pistão do cilindro hidráulico e os anéis de suporte da haste do pistão referem-se à especificação
Dimensões: mm
| Materiais | Tolerância do diâmetro externo CD | Tolerância do diâmetro interno d | Tolerância de espessura de parede H | Tolerância de largura B | CD OD de incisão | Incisão G | Tolerâncias de incisão |

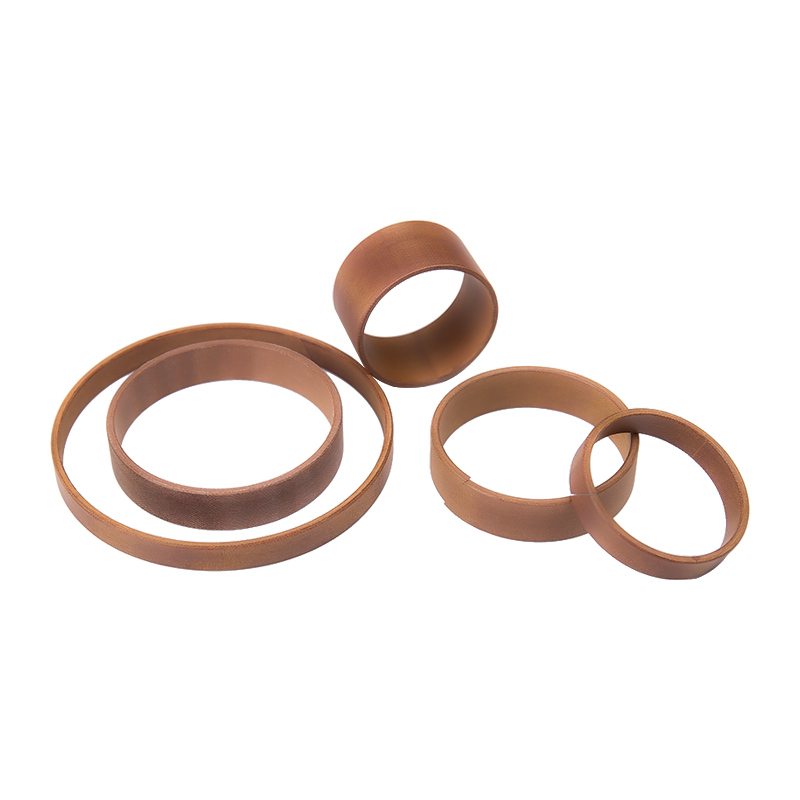

Série PFC
Anéis guia de tecido de alta resistência | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Introdução aos materiais
O material PFC-2 é um material compósito de alta resistência formado por termofixação a uma determinada temperatura e pressão usando resina fenólica solúvel contendo grafite uniformemente dispersa e tecido de fibra de algodão de alta qualidade. Possui alta resistência mecânica, excelente desempenho de atrito e desgaste, boa resistência à temperatura e pode suportar fortes vibrações, cargas de impacto e cargas rotacionais leves sob condições semiestáticas. Ele pode funcionar em um estado com baixo teor de óleo ou sem óleo e é adequado para máquinas de engenharia, buchas de suporte de ponte giratória de veículos de engenharia, guias de coluna de prensa de forjamento, rolamentos esféricos, etc.
Parâmetros técnicos
| Modelooo | Cor | Densidade
(g/m.) | Resistência à tração
(MPa) | Resistência à compressão | dureza | Coeficiente de atrito | Temperatura operacional (°C) |
| Paralelo à superfície laminada | perpendicular à superfície laminada | Seco | Lubrificação com óleo |
| PFC-2 | preto | 1,2-1,4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40~130 |
Aplicações típicas
01/Válvula de esfera, luva do eixo da válvula borboleta
02/Luva guia de coluna verde para máquinas de plástico
03/Luva do eixo de máquinas hidráulicas
04/Maquinaria hidráulica, luva de guia de coluna de máquina de forjamento
05/Máquinas de construção, forro de suporte de ponte giratória de veículos
06/Rolamentos autocompensadores e materiais de rolamentos marítimos para equipamentos de engenharia naval
Introdução aos materiais
Este material é composto por fibras sintéticas, resina de poliéster reforçada e micropós autolubrificantes. Possui baixo coeficiente de atrito, altas propriedades mecânicas e resistência à corrosão química
Possui bom desempenho e baixa absorção de água.
Parâmetros técnicos
| Modelooo | Cor |
Densidade
(g/m) | Resistência à Compressão
(MPa) | Sistema de Fricção (Atrito Seco) | Temperatura operacional |
| Temperatura mínima | Temperatura mínima |
| PFC-20 | Verde ou branco | 1,2-1,4 | 330 | 0,13 (use GB/T3960) | 120 | -40 |
Aplicações típicas
01/Anel guia
02/Rolamentos, buchas de eixo e casquilhos
03/Construção Naval e Componentes Marítimos
04/Peças de máquinas de construção
05/Componentes de geração de energia hidráulica
