Rolamento deslizante de plástico de engenharia HZ-GSM Fornecedores, Empresa

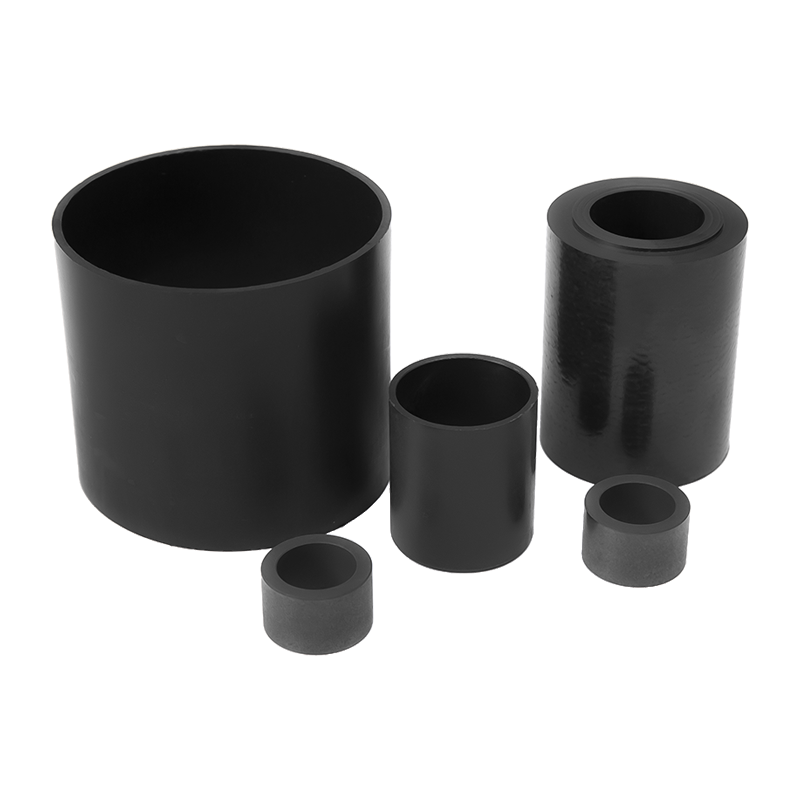

Rolamento deslizante de plástico de engenharia HZ-GSM

O material G mais popular do mundo. Os rolamentos da série G podem atender a diversas necessidades diferentes em uma ampla variedade de campos - eles são verdadeiramente versáteis. As aplicações típicas incluem cargas finais médias a altas, temperaturas e velocidades operacionais moderadas.

Operação a seco, livre de manutenção
Resistência ao desgaste
Resistente a poeira e sujeira
Baixo ruído, livre de poluição
alta relação desempenho-preço

Ocasiões adequadas:
Rolamento versátil e econômico
Operação a seco e livre de manutenção
amortecimento
Alta resistência ao desgaste
Resistente a poeira e sujeira
alta relação desempenho-preço
Capaz de suportar cargas moderadas a altas
Velocidade operacional abaixo da média
Usado para movimentos de balanço e rotação

Não aplicável para:
Quando for necessário fazer furos na superfície da parede
Quando é necessária excelente resistência ao desgaste
Quando a resistência química universal é necessária
Se a temperatura permanecer acima de 130 ℃
Usado para aplicações subaquáticas

Tabela de propriedadeé materiaié de rolamentoé de pláético

Desempenho geral		Rolamentos de uso geral	Rápido e especialista em movimentos lentos	Um espessura da parede é sólida e absorvente de choque	Todos os eixos do tipo maratona são usados	Umlta tecnologia especialistas em problemas são resistentes a altas temperaturas	Baixa absorção e econômico	Uso geral com alta resistência à mídia	Pode entrar em contato com alimentos	Alta carga aplicações
		G	J..	M	Em	X	P	H	A	P
	densidade	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	cor	Cinza escuro	Amarelo	Negro de fumo	Amarelo	preto	preto	cinza	branco	preto
	Absorção máxima de água em 23°C/50% de umidade relativa [% peso]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Absorção máxima de água [% peso]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Coeficiente de atrito deslizante contra eixo de aço [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	PV máximo (funcionamento a seco)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Propriedades mecânicas	Módulo de elasticidade [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Resistência à tração a 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Resistência à compressão [MPa]	78	60	52	61	100	66	81	78	89
	Estática de superfície máxima permitida pressão (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Dureza Shore D	81	74	79	77	85	75	87	76	83
Propriedades físicas e térmicas	Temperatura máxima em operação contínua [°C]	130	90	80	90	250	130	200	90	135
	Temperatura máxima durante operação curta [°C]	220	120	170	180	315	200	240	110	155
	Temperatura mínima de operação [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Condutividade térmica [W/m·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Coeficiente de expansão térmica (a 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Condutividade elétrica	Resistividade volumétrica [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Condutividade elétrica	Resistência de superfície [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

As dimensões métricas padrão para rolamentos deslizantes estão em conformidade com o padrão ISO3547-1 e são fornecidas dimensões especiais

Tipo				Tamanho
Materiais	Conjunto reto	Sistema métrico	Rolamento	Emner meridian d1	Diâmetro externo d2	Comprimento b
G	S	M	B	08	10	08
J..	s	M	B	08	0	08
Em	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) A relação entre chanfro e d1 2) Espessura<1mm, chanfro=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 tarefa pública E10	d2	Orifício do assento H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
