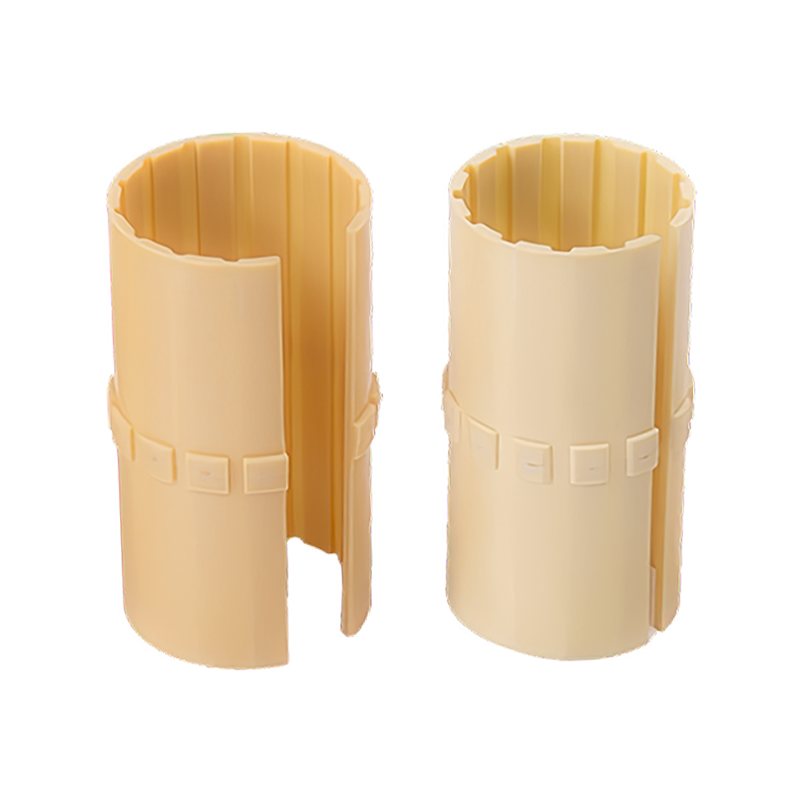

Filme deslizante de rolamento de plástico de engenharia selado HZ-LIN

A película deslizante para rolamentos de plástico de engenharia HZ-LIN é fabricada com polímeros avançados reforçados com fibra e incorporados com lubrificantes sólidos, garantindo excepcional resistência ao desgaste e operação livre de manutenção. Sua mistura otimizada de resina base, fibras de reforço e partículas lubrificantes microencapsuladas permite uma redução consistente do atrito em cargas e velocidades variadas.

Materiais: Matriz plástica de engenharia de alta resistência (por exemplo, POM, PA66) com lubrificantes sólidos incorporados (PTFE, grafite).

Projeto:
Autolubrificante através da liberação controlada de partículas de lubrificante em movimento.
Resistente à corrosão, inerte a produtos químicos e imune à entrada de poeira.
Leve com alta resistência à compressão (carga estática de até 120MPa).

Desempenho:
Baixo coeficiente de atrito (μ=0,05–0,15) entre -40°C e 120°C.
Excelente valor fotovoltaico (≤1,5 MPa·m/s) para aplicações dinâmicas.
Absorve contaminantes duros sem comprometer a integridade da superfície.
Aplicações: Sistemas transportadores, máquinas de embalagem, pivôs agrícolas e juntas rotativas de baixa velocidade.

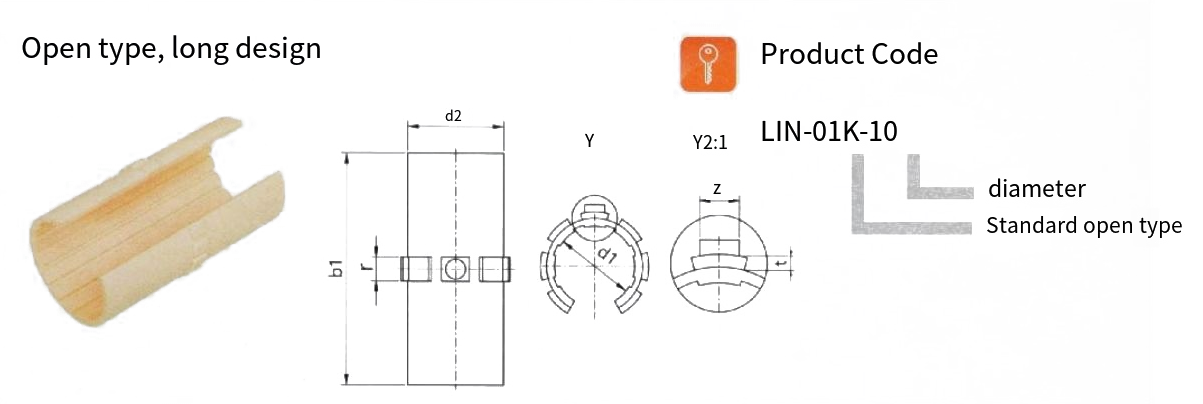

Umdequado paRa eixos de supoRte
Tamanho: mm

Código do pRoduto	d1	toleRância	D2	b1	r	t	Com	Peso g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

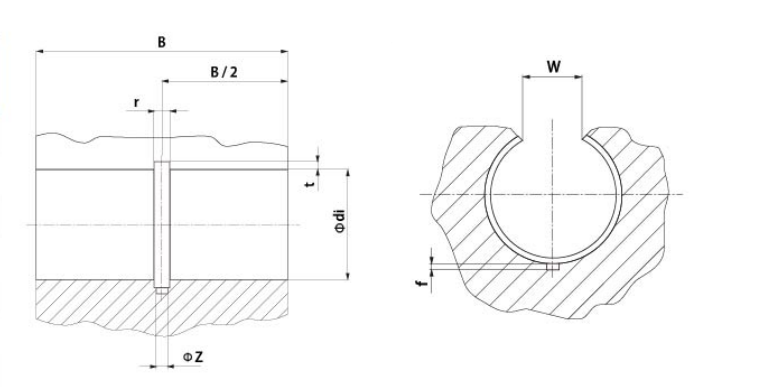

Teste de desenho de montagem do furo da base do filme deslizante LN-01
Tamanho: mm

Código do pRoduto	Eixo Φ	de H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

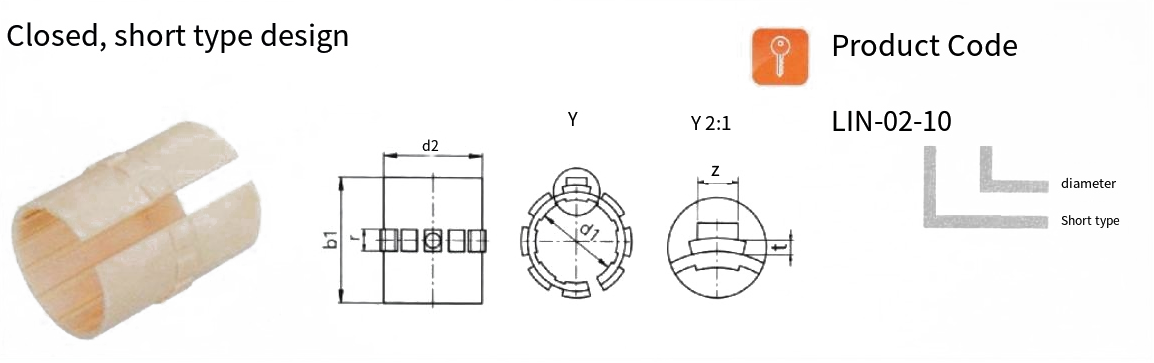

Filme deslizante LIN

Tamanho: mm

Código do pRoduto	d1	Missão pública	D2	b1	r	t	z	Valor máximo F dinâmica P=5MPa[N]	Valor máximo F estado estático P=35MPa[N]	Peso g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

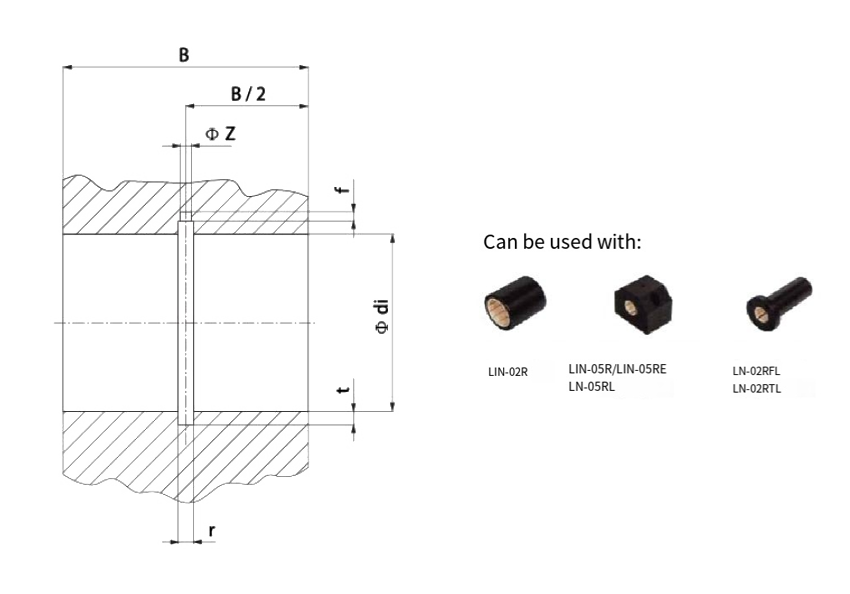

Teste de desenho de montagem do furo da base do filme deslizante LN-02
Tamanho: mm

Código do produto	Eixo Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
