Rolamento composto bimetálico HZ-800 Fabricantes

O que a linha HZ-800 cobre

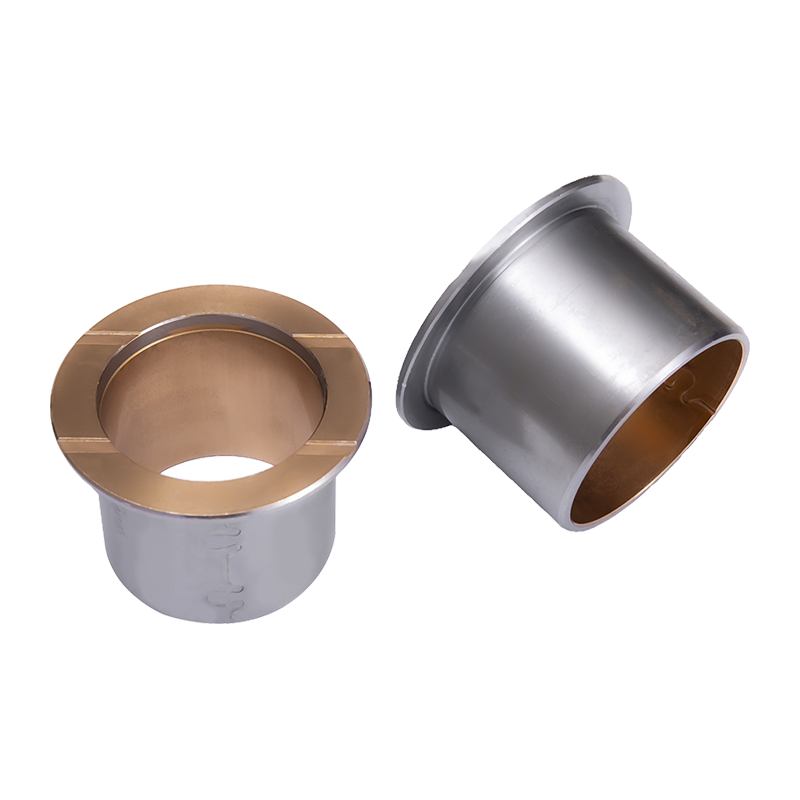

Cada peça HZ-800 compartilha a mesma construção bimetálica, mas o acabamento superficial e o recurso de lubrificação são selecionados para o ponto de trabalho. As variantes de placa lisa funcionam com uma face deslizante plana; as variantes com ranhura de óleo possuem canais usinados que distribuem o lubrificante pela zona carregada; variantes banhadas a cobre adicionam uma camada galvanizada para condutividade térmica e comportamento de rodagem. Versões com flanges soldados e embutidos em grafite ampliam a família para condições específicas de montagem e lubrificação.

Classes de materiais e limites de carga

A liga de revestimento determina a carga admissível, a dureza e a temperatura máxima. Produzimos cinco classes padrão, cada uma com equivalentes reconhecidos internacionalmente, portanto, um desenho que faça referência aos códigos SAE, GLYCO ou JIS pode ser combinado com um material Huazhou sem redesenhar a caixa.

• HZ800/CuPb10Sn10 — dureza do bronze HB 70–100, carga dinâmica máxima admissível 65 N/mm², temperatura máxima 260 °C. A classe mais forte da linha, adequada para buchas e arruelas de alto impacto e vibração.
• Hz720/CuPb24Sn4 — HB 45–70, 38 N/mm², 170 °C. Boa resistência à fadiga e desempenho de deslizamento para carga média e velocidade média.
• HZ700/CuPb30 — HB 30–45, 25 N/mm², 150 °C. Resistência à apreensão e tolerância a partículas estranhas; rolamentos principais em motores de alta velocidade.
• HZJ20 / AlSn20Cu (sem chumbo) — HB 30–40, 30 N/mm², 200 °C. Carga moderada, boa resistência à corrosão para meias buchas e rolamentos de compressores ou refrigeradores.
• HZ930 / CuSn6.5P0.1 (sem chumbo) — HB 60–90, 65 N/mm². Opção sem chumbo com alta resistência à fadiga e capacidade de carga.

A dureza do eixo correspondente é especificada por classe — 53 HRC para HZ800 e HZ930, 50 HRC para HZ720, 270 HB para HZ700 e 250 HB para HZJ20 — portanto, o material do eixo e o tratamento térmico fazem parte da seleção do rolamento, e não uma decisão separada.

Projeto de Lubrificação: Graxa, Copo de Óleo ou Imersão em Óleo

Os rolamentos HZ-800 devem funcionar em um ambiente lubrificado. Projetamos o método de lubrificação em torno do perfil de movimento, em vez de aplicar um padrão a cada peça.

Onde a linha se enquadra em nossa família de produtos

HZ-800 é o ramo lubrificado e de alta carga do nosso programa de rolamentos lisos. Quando um projeto necessita de um regime de lubrificação ou estilo de alojamento diferente, fornecemos a família correspondente da mesma fábrica.

• Rolamentos autolubrificantes HZ-10 — à base de aço ou cobre, preenchido com PTFE, para serviço isento de manutenção e sem óleo externo.
• Rolamentos lubrificados limite HZ-20 — POM ou camadas de enchimento para funcionamento lubrificado com graxa e de baixo atrito.
• Luva de cobre de metal único HZ-090 — buchas maciças de bronze e latão com ranhuras ou flanges para lubrificação.
• Arruela de encosto — localização axial e superfícies de desgaste, incluindo projetos de furos para óleo lubrificante.

Opções de configuração que construímos para

As peças HZ-800 são fornecidas como buchas enroladas, buchas usinadas, buchas flangeadas, meias buchas e arruelas. Dentro disso, as variáveis configuráveis são:

• Furo, diâmetro externo, espessura e comprimento da parede, incluindo seções de parede fina.
• Padrão de ranhura de óleo - simples, furo de óleo único, ranhura em diamante ou espiral, ou desenho do cliente.
• Tratamento de superfície — acabamento natural ou cobreado.
• Geometria do flange, flange soldado, chanfros e entradas de montagem.
• Seleção do tipo de material em função da carga, velocidade, temperatura e dureza do eixo.

Fabricação, Qualidade e Aceitação

A fábrica de Nanxun opera bobinadeiras, puncionadeiras, equipamentos automáticos de chanframento e bobinamento e linhas de sinterização de matéria-prima, apoiadas por milhares de conjuntos de ferramentas de retificação. Essa base de equipamentos nos permite manter a consistência dimensional em lotes repetidos, em vez de tratar cada pedido como um pedido único. Nosso sistema de qualidade é certificado pela IATF 16949 para a cadeia de suprimentos automotiva e possuímos reconhecimento nacional de empresas de alta tecnologia e patentes de modelos de utilidade que abrangem produtos de rolamentos.

A aceitação é acordada por projeto. A documentação típica inclui confirmação do grau do material em relação ao código equivalente especificado, dureza do bronze, inspeção dimensional do furo, diâmetro externo, comprimento e espessura da parede e condição da superfície do revestimento e revestimento. Quando um cliente exige inspeção do primeiro artigo ou aprovação de amostra, produzimos amostras em três dias para avaliação antes do lançamento da série.

Instalação, manutenção e peças sobressalentes

As buchas bimetálicas são normalmente encaixadas por pressão em um alojamento usinado. A tolerância do furo após o encaixe, o arredondamento da carcaça e o chanfro de entrada afetam a folga final, por isso fornecemos os dados de ajuste recomendados com o pacote de desenho. Como o revestimento é metalurgicamente ligado ao suporte de aço, a peça pode ser substituída como um único item sem precisar reusinar o alojamento.

• As peças lubrificadas com graxa requerem reposição periódica; as peças alimentadas com óleo dependem da manutenção do fornecimento e filtragem de óleo.
• As peças de reposição são produzidas com o mesmo desenho e classe de material do fornecimento original.
• As buchas gastas são identificadas pelo aumento da folga, ruído ou aumento de temperatura na carcaça.

Informações que usamos para configurar sua solução

Para cotar um rolamento HZ-800 com precisão, trabalhamos a partir da aplicação, e não apenas de um número de catálogo. As informações a seguir nos permitem selecionar a classe, a geometria e o recurso de lubrificação e confirmar a viabilidade.

Perguntas frequentes

Qual é a diferença entre HZ801 e HZ803?

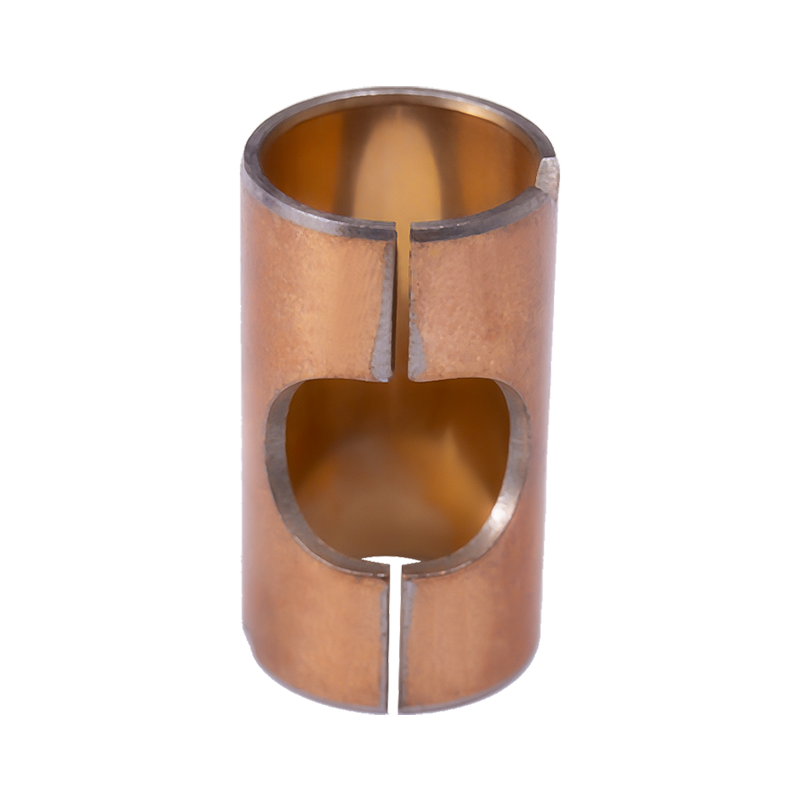

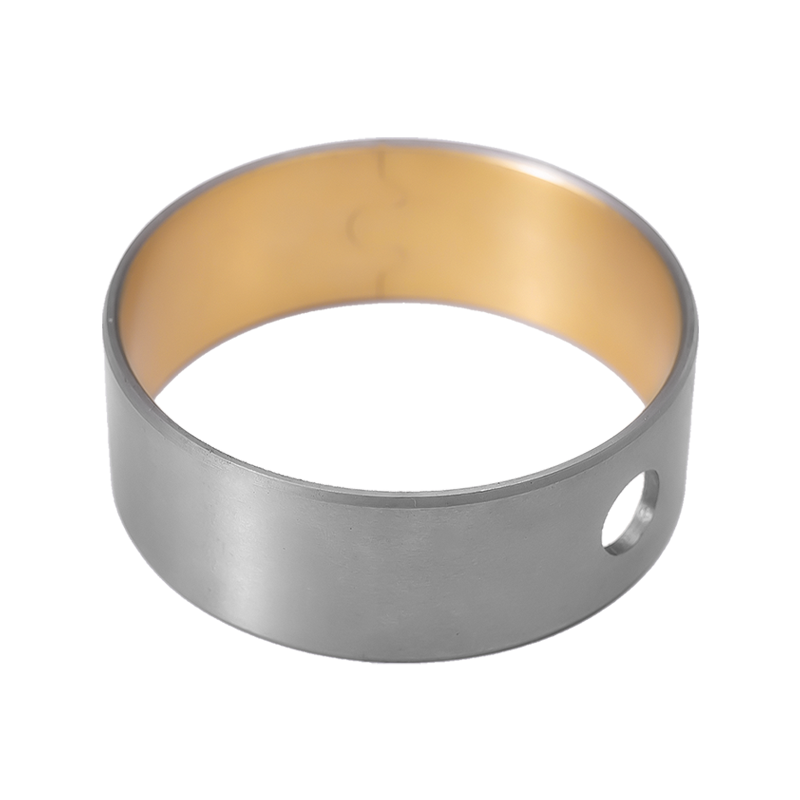

Ambos são rolamentos bimetálicos de placa lisa com a mesma construção com suporte de aço e revestimento de chumbo-bronze. O HZ801 possui um acabamento natural para um amaciamento rápido e atrito estável sob forte estresse. O HZ803 adiciona uma camada de cobre galvanizado que melhora a condutividade térmica, a resistência à corrosão e a compatibilidade com a superfície de contato, adequada para motores, bombas hidráulicas e serviços semilubrificados.

Os rolamentos HZ-800 podem funcionar sem óleo?

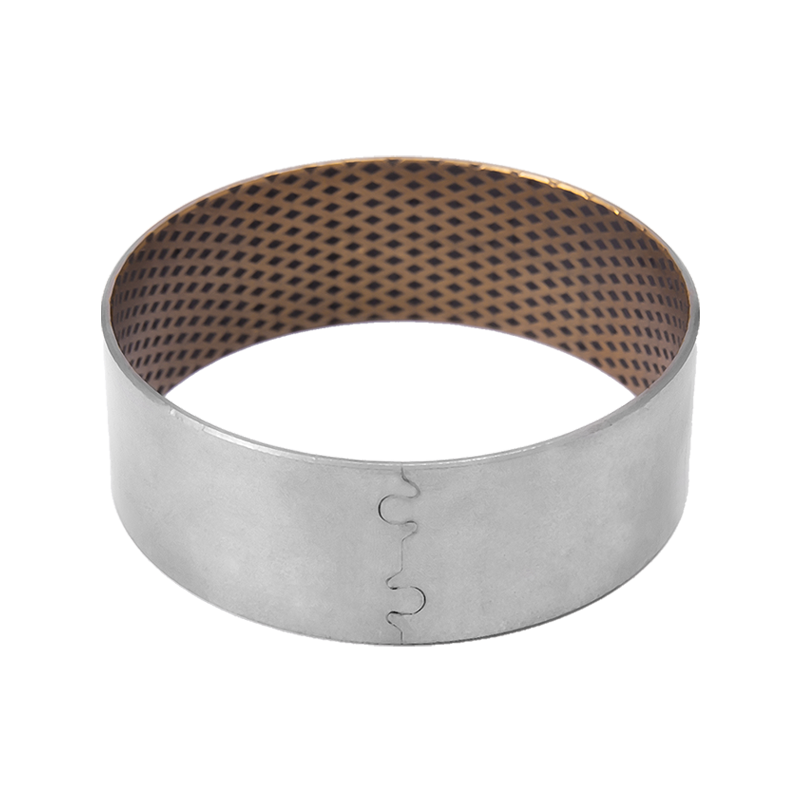

Os rolamentos bimetálicos HZ-800 são projetados para aplicações lubrificadas. A variante HZ08G com grafite incorporado fornece lubrificação de reserva durante a partida ou operação intermitente, mas o funcionamento contínuo a seco não é a função pretendida. Para uma operação totalmente livre de manutenção, consideraríamos a linha autolubrificante HZ-10.

Qual classe deve ser usada para cargas de alto impacto?

O HZ800 com revestimento CuPb10Sn10 é o tipo mais forte da família, com uma carga dinâmica máxima permitida de 65 N/mm² e um teto de temperatura de 260 °C. É a escolha padrão para buchas e arruelas vibratórias de alto impacto. O HZ930 oferece uma alternativa sem chumbo com a mesma classificação de 65 N/mm².

Vocês fornecem dimensões personalizadas e padrões de ranhuras de óleo?

Sim. Fabricamos de acordo com os desenhos do cliente, incluindo furo não padronizado, diâmetro externo, comprimento, espessura da parede, geometria do flange e padrões de ranhura. As amostras são produzidas em três dias para que o ajuste e o comportamento de funcionamento possam ser verificados antes da produção em série.

Que documentação é fornecida com um pedido?

Grau do material e código equivalente, dureza do bronze, registros de inspeção dimensional e condição da superfície são o pacote padrão. Relatórios de inspeção do primeiro artigo e registros de aprovação de amostras são fornecidos quando o projeto os exige. Nosso sistema de qualidade é certificado pela IATF 16949.

Como os rolamentos são embalados e enviados?

A embalagem e o escopo de entrega são acordados por pedido, abrangendo proteção das peças, etiquetagem e configuração da caixa ou palete. Exportamos para mercados que incluem Rússia, Malásia, Iraque e Romênia, e confirmamos os termos de envio durante a análise do pedido.
