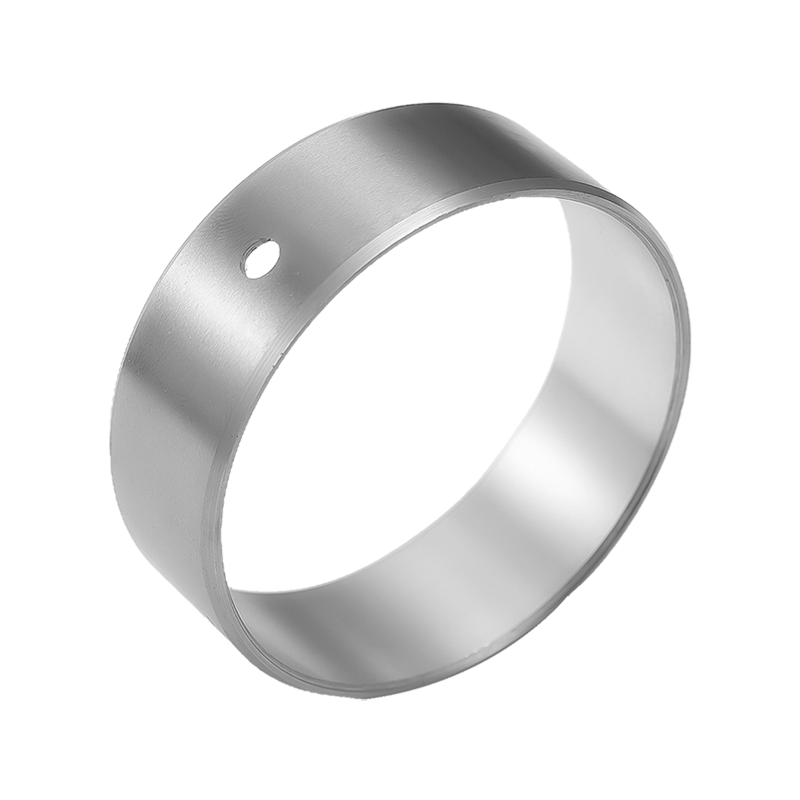

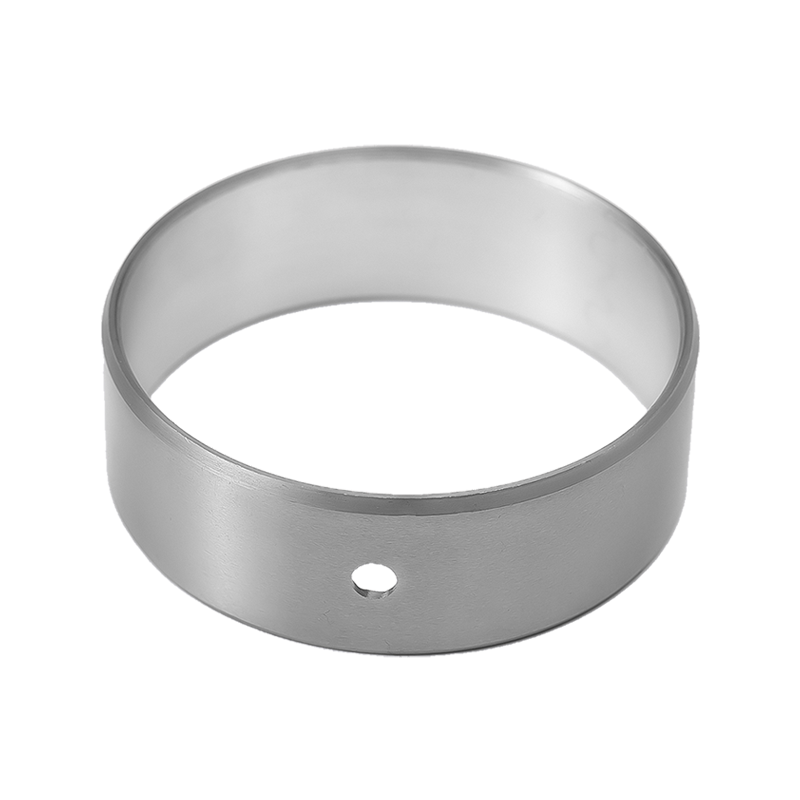

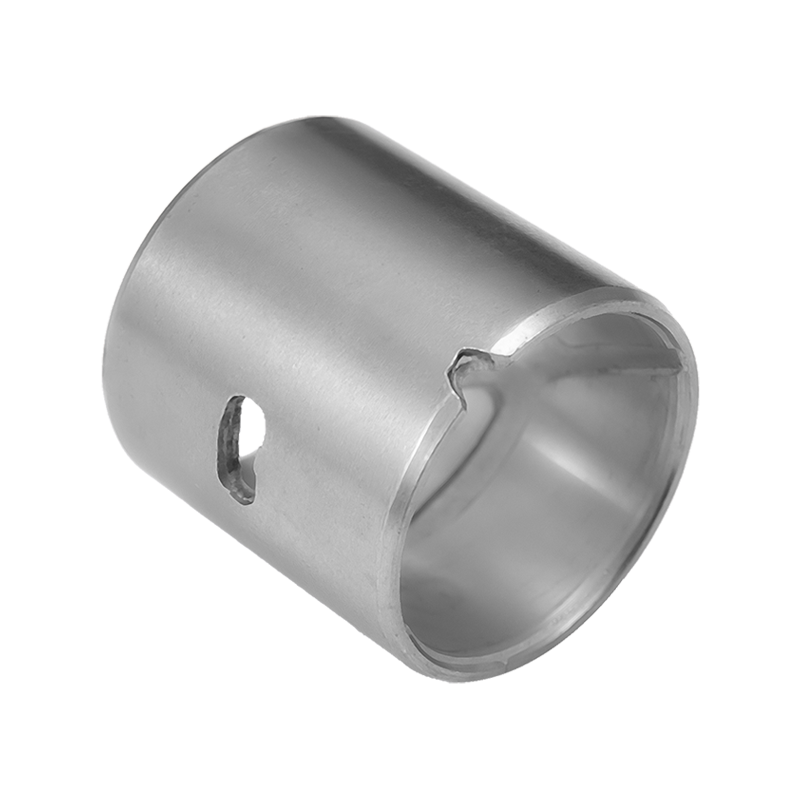

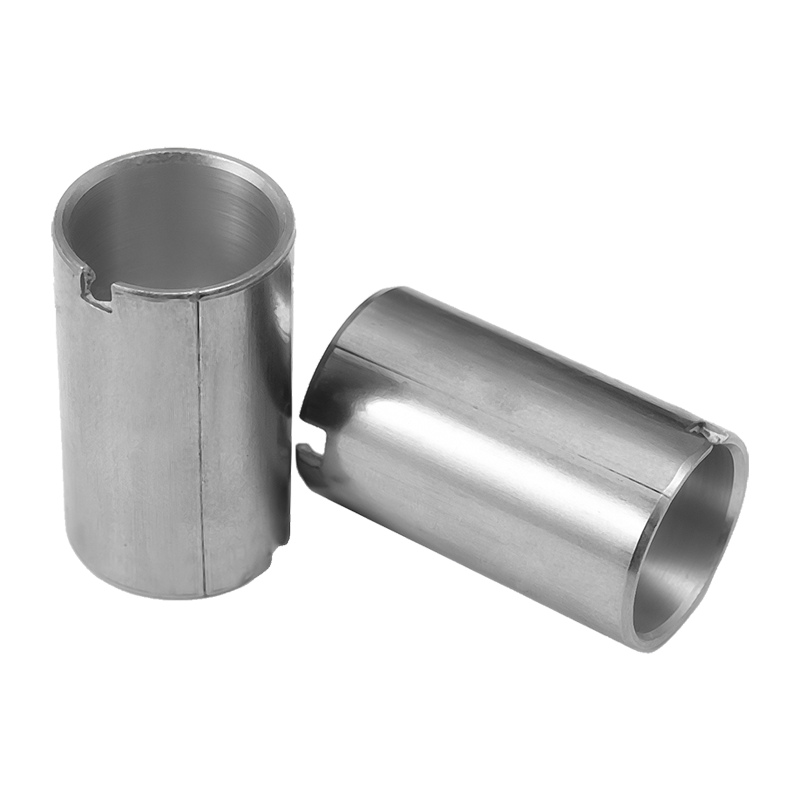

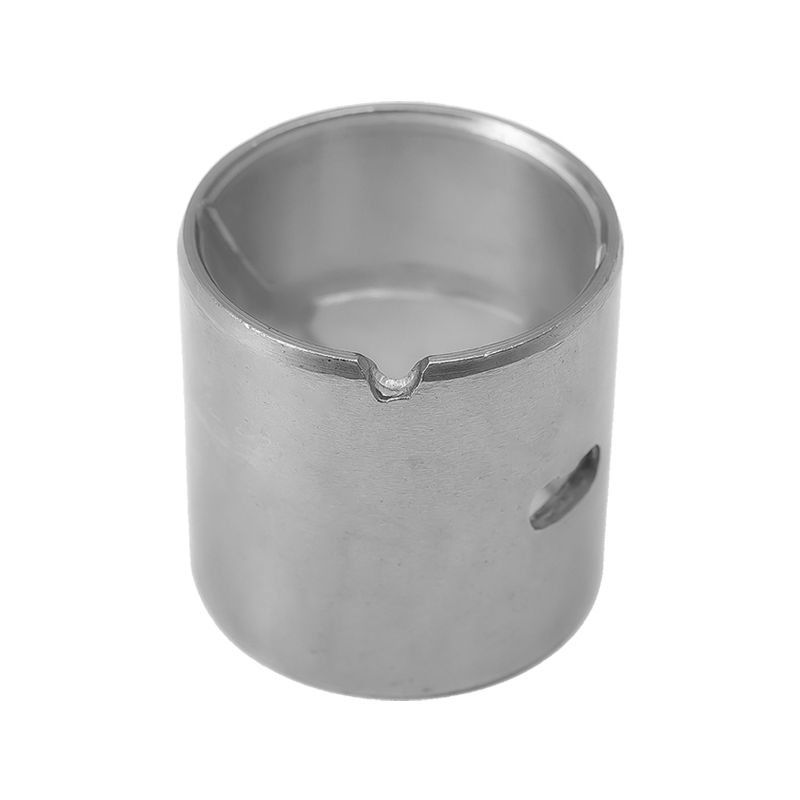

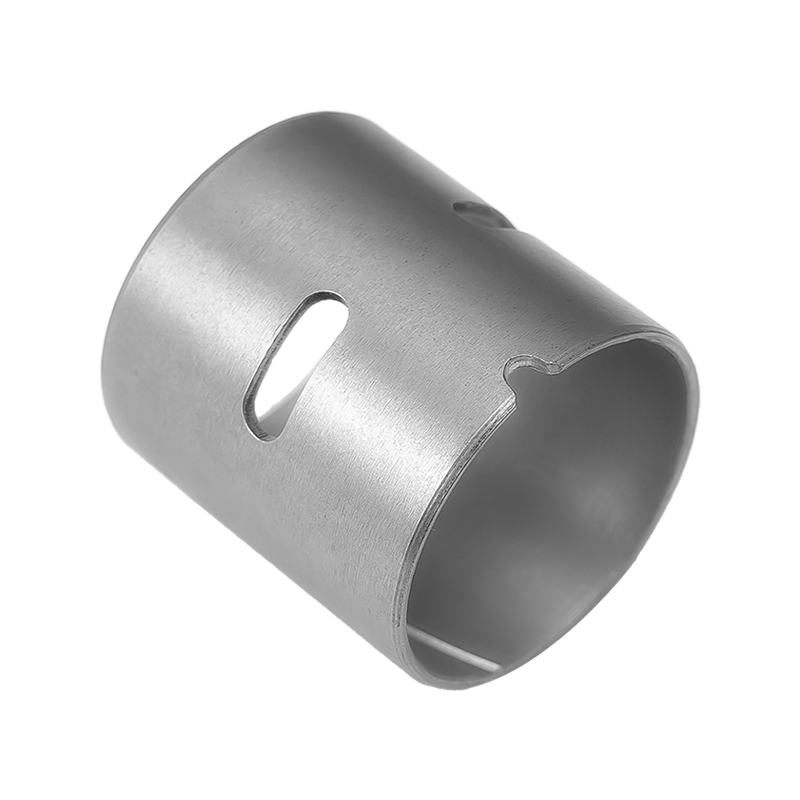

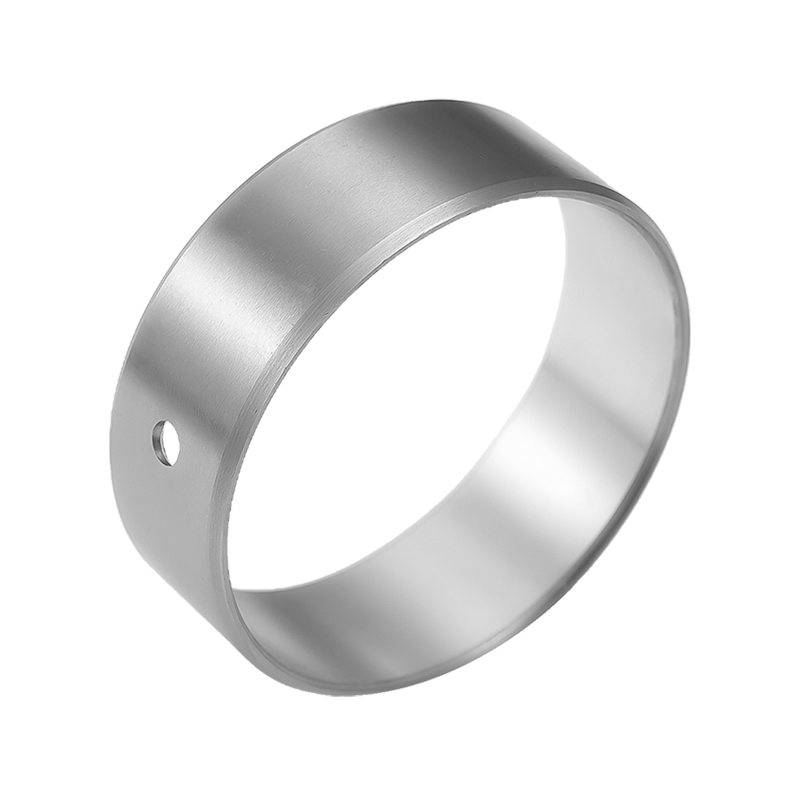

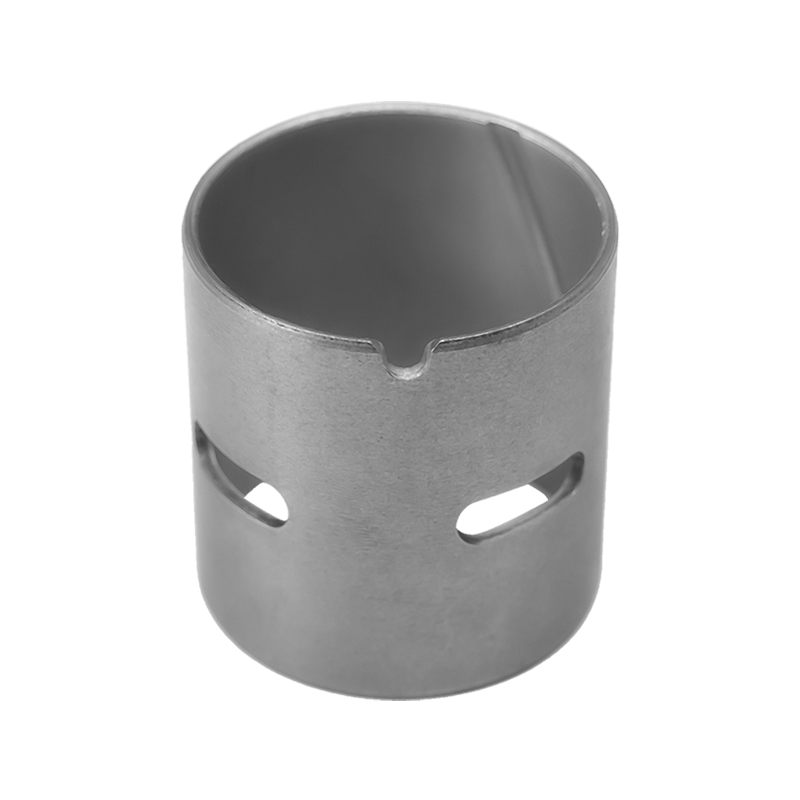

Rolamento de cobre sinterizado poroso de alumínio de alto estanho HZ20

O rolamento de cobre sinterizado poroso de alumínio de alto estanho HZ20 foi projetado para oferecer desempenho confiável em motores e sistemas mecânicos de carga média a baixa. Combinando resistência à corrosão do óleo, resistência moderada à fadiga e excelente conformabilidade, este rolamento elimina a necessidade de galvanoplastia de superfície, mantendo fortes propriedades anti-gripagem e capacidade de incorporação. Sua estrutura porosa de cobre sinterizado, infundida com liga de alumínio com alto teor de estanho (AISn20Cu1), garante ótima retenção de lubrificação e resistência ao desgaste em operação contínua.

Principais recursos
Estrutura material:
Camada de alumínio com alto teor de estanho (AISn20Cu1): 0,2–0,5 mm de espessura, proporcionando baixo atrito, capacidade de incorporação e resistência à corrosão.
Base de cobre sinterizado poroso: Melhora a distribuição de óleo, dissipação de calor e capacidade de carga de até 50MPa.
Suporte de aço com baixo teor de carbono: Oferece resistência mecânica, condutividade térmica e estabilidade estrutural.
Vantagens do projeto:
Diâmetro externo usinado com precisão para ajuste preciso; o furo interno pode ser retrabalhado após a instalação para aplicações personalizadas.
Elimina a necessidade de revestimentos antifricção adicionais, reduzindo a complexidade da produção.
Em conformidade com a Diretiva de Veículos em Fim de Vida 2000/53/EC da UE para sustentabilidade ambiental.

Recurso de aplicativo

A bucha de lubrificação limite HZ20 é baseada em um material compósito com 3 camadas firmemente ligadas: aço como suporte, pó esférico de bronze intercalado como camada intermediária e POM modificado como camada de revestimento. Possui bolsa de óleo para lubrificação com óleo. Serve bem para velocidade lenta. Serviço pesado sob temperatura normal. Pode economizar custos e prolongar a vida útil ao substituir as buchas de bronze normais. Pode diminuir a frequência de adição de óleo. simplifica o processo de substituição quando usado em laminadores. É amplamente aplicado em chassis de automóveis, máquinas de forjamento, máquinas metalúrgicas e máquinas de mineração, máquinas de construção, energia hidrelétrica, laminadores, etc.

euei de desgaste

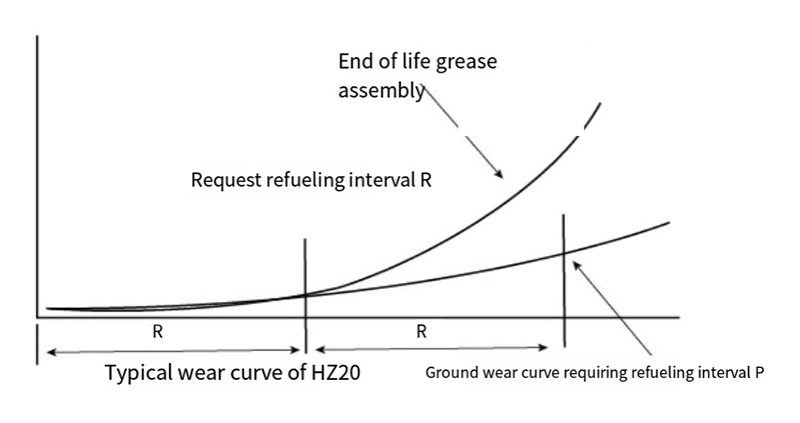

O material HZ20 segue regras de desgaste especiais conforme mostrado na Fig.4, abrasão infinitesimal pode ocorrer na fase R ao ser aplicado com graxa e depois ser instalado. Mas depois da fase R. a condição limite de lubrificação desaparecerá e o desgaste será exagerado. Se você reabastecer com óleo. o produto pode ser drasticamente retido por uso normal e sua vida útil também será bastante prolongada. Portanto, a vantagem do material HZ20 é que o óleo deve ser adicionado com uma
intervalo de R, que é notavelmente maior que o de R outros materiais metálicos. É aproximadamente cinco vezes mais longo.

Quando a bucha HZ20 é instalada com aplicação de graxa, como graxa à base de lítio ou silicone. Sua vida útil varia do valor fotovoltaico em condições de funcionamento. por exemplo. quando o valor PV é de cerca de 2,5 MPam/s. sua vida útil será de cerca de 200 horas; quando o valor PV é 0,1Mpa-m/s, sua vida útil pode ser superior a I0,0oohr (veja a tabela para detalhes). O ciclo R de manutenção da lubrificação da bucha HZ20 é cerca de metade de sua vida útil. Por exemplo, quando PV=25Mpam/s. é necessário ser lubrificado com óleo a cada 100 horas.

Estrutura Material

1. POM com chumbo 0,3-0,5 mm、
2. Sinterização de bronze poroso、
3. Suporte de aço
4. Revestimento de cobre

Nota: Vários materiais são adequados para produtos da série Hz20 de acordo com diferentes condições de trabalho, como suporte de bronze, suporte de aço inoxidável e material sem chumbo. Hz20 é um produto sem chumbo ecológico e sua cor é laranja.

Dados Técnica

índice de desempenho	Data
Carga máx.	70N/mm²
euimite fotovoltaico	22N/mm²-m/s
Limite de temperatura	-40°C~130°C
Coeficiente de Fricção	0,05~0,25μ
Limite de velocidade	2,5m/s

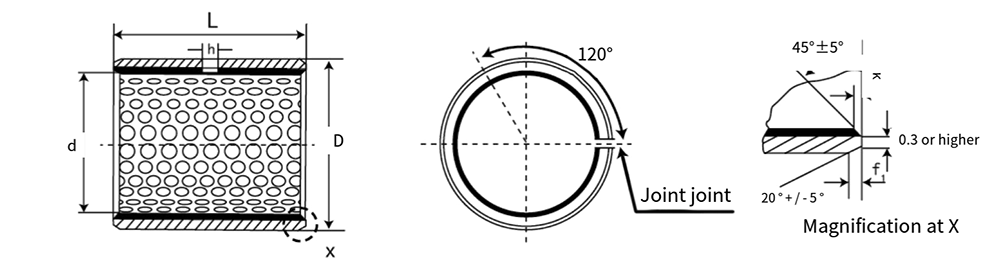

d	D	Diâmetro do eixo f7	Habitação H7	Espessura da Parede		Furo de óleo h	f1	f2	L ⁰ _-0,40
d	D	Diâmetro do eixo f7	Habitação H7	Min.	Máx.	Furo de óleo h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Diâmetro do eixo f 7	Habitação H7	Espessura da Parede		Furo de óleo h	f1	f2	L ⁰ _-0,40
d	D	Diâmetro do eixo f 7	Habitação H7	Min.	Máx.	Furo de óleo h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
